Entendiendo las Topologías de Red: La Base de Toda Conectividad

Las topologías de red son como los planos de una ciudad: definen cómo están conectados los diferentes componentes de nuestra red. Elegir la topología adecuada es crucial para el rendimiento, la fiabilidad y la escalabilidad de cualquier sistema de comunicación. A continuación, exploraremos algunas de las topologías más comunes: Full Mesh y Estrella, para luego adentrarnos en diseños más complejos como las arquitecturas de 2 y 3 capas.

1. Topología Full Mesh: Máxima Redundancia y Conectividad

La topología Full Mesh, o malla completa, es un diseño donde cada dispositivo de la red está conectado directamente a todos los demás dispositivos. Imagina una red donde todos pueden hablar directamente con todos sin intermediarios. Se utiliza principalmente en redes pequeñas donde la fiabilidad es crítica y en backbones de redes más grandes donde un grupo selecto de routers necesita máxima interconexión.

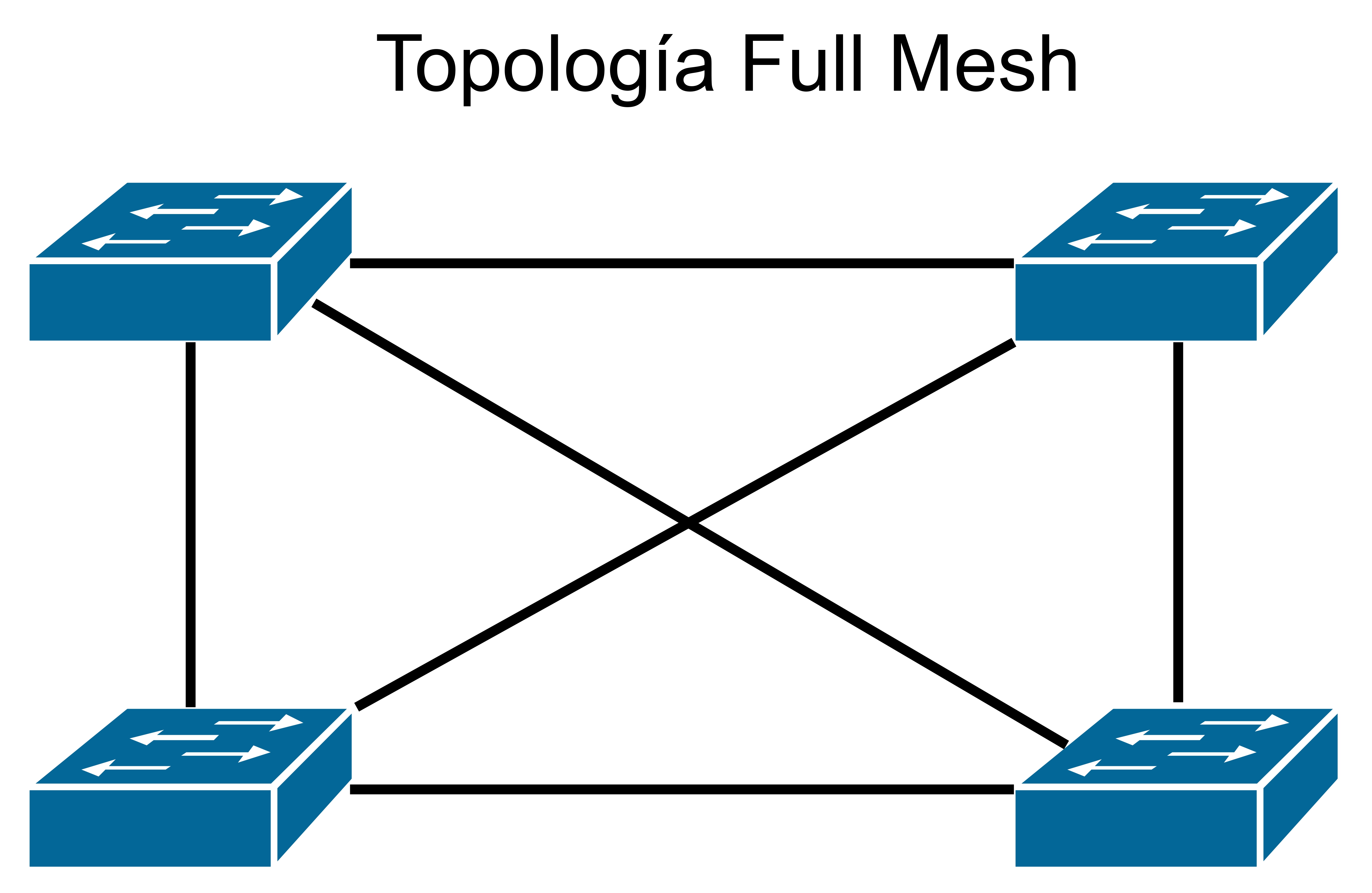

Full mesh

Características clave:

  • Alta redundancia: Si una conexión falla, hay múltiples caminos alternativos para que los datos lleguen a su destino. Esto la convierte en una opción muy robusta.
  • Rendimiento óptimo: Los datos pueden viajar directamente entre dos puntos, lo que reduce la latencia.
  • Complejidad y costo: Requiere una gran cantidad de cableado y puertos, lo que aumenta la complejidad de implementación y el costo, especialmente en redes grandes. Cada nodo con ’n’ otros nodos requiere (n * (n-1)) / 2 conexiones.
  • Escalabilidad limitada: Añadir nuevos dispositivos significa añadir muchas nuevas conexiones, lo que rápidamente se vuelve inviable en redes de gran tamaño.

2. Topología de Estrella: Simplicidad y Gestión Centralizada

En contraste con la Full Mesh, la topología de Estrella es un diseño donde todos los dispositivos se conectan a un punto central, como un switch o un hub. Es la topología más común en las redes LAN (Local Area Network) de hoy en día. Ideal para la mayoría de las redes de oficina y hogar debido a su equilibrio entre costo, facilidad de uso y rendimiento.

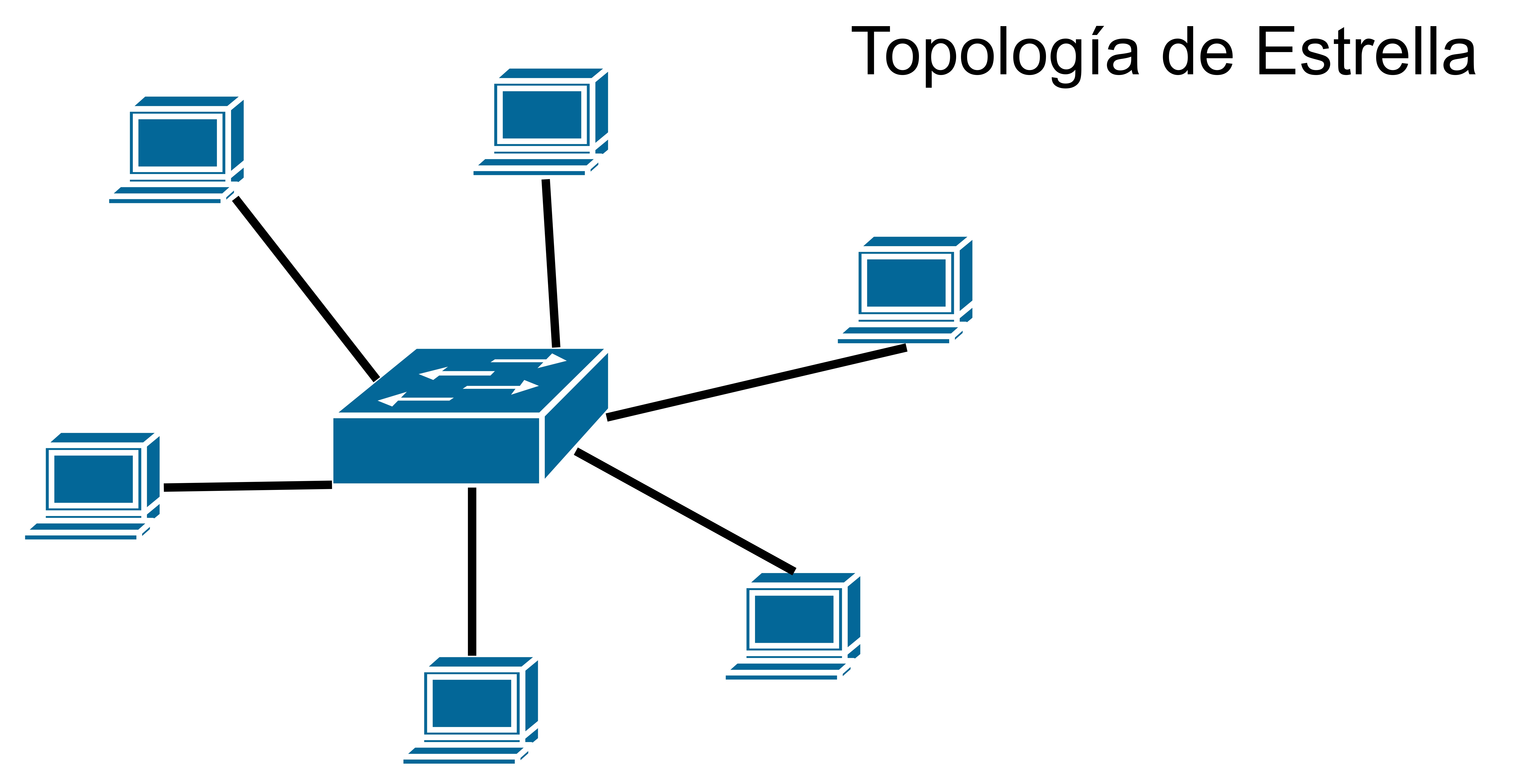

Star

Características clave:

  • Fácil instalación y gestión: Es relativamente simple de configurar y mantener.
  • Aislamiento de fallos: Si un cable o dispositivo individual falla, solo ese dispositivo se ve afectado; el resto de la red sigue funcionando.
  • Dependencia del punto central: El punto central (switch/hub) es un punto único de fallo. Si este dispositivo falla, toda la red deja de funcionar.
  • Costo efectivo: Generalmente requiere menos cableado que una malla completa y los switches son dispositivos ampliamente disponibles y asequibles.
  • Escalabilidad moderada: Es fácil añadir nuevos dispositivos conectándolos al switch central, siempre y cuando el switch tenga puertos disponibles.

3. Diseño de Red de 2 Capas (2-Tier): Eficiencia para Redes Medianas

El diseño de red de 2 capas, también conocido como “collapsed core” o “diseño de núcleo colapsado”, simplifica la arquitectura tradicional de 3 capas al combinar las funciones de las capas Core (Núcleo) y Distribución en una sola. Este diseño es muy popular en redes de tamaño mediano debido a su eficiencia y costo-efectividad.

2-tier

Componentes y funciones:

Capa de Acceso:

  • Función: Proporciona el punto de conexión para los dispositivos de usuario final, como computadoras, teléfonos IP e impresoras.
  • Características: Los switches de acceso no suelen reenviar tramas entre otros switches de acceso en circunstancias normales; su objetivo es conectar a los usuarios a la red.
  • Ejemplo: En el diagrama, vemos 40 switches de acceso que conectan hasta 1000 PCs, indicando la gran cantidad de dispositivos de usuario final.

Capa de Distribución y Núcleo (Combinada):

  • Función: Agrega los switches de acceso, proporcionando conectividad al resto de la LAN y reenviando tramas entre los switches. En este diseño, también maneja las funciones de routing de la capa de núcleo, conectándose a la WAN (Wide Area Network).
  • Características: Actúa como punto de agregación y enrutamiento, gestionando las políticas de red y aislando fallos entre la capa de acceso y el resto de la red. Ofrece redundancia entre los switches de distribución para asegurar la disponibilidad.
  • Ejemplo: Dos switches principales que cumplen con las funciones de distribución y núcleo, interconectados y conectados a routers que llevan a la WAN.

Ventajas:

  • Menor costo: Al reducir el número de capas y equipos de alto rendimiento, se reduce el costo total de la infraestructura.
  • Menor complejidad: Simplifica el diseño y la gestión de la red.
  • Baja latencia: Menos saltos entre dispositivos pueden significar menor latencia en el tráfico.

Desventajas:

  • Menor escalabilidad: Puede ser menos escalable que un diseño de 3 capas para redes muy grandes.
  • Puntos de congestión: La capa combinada puede convertirse en un cuello de botella si el tráfico es excesivamente alto.

Esta topología de red es ideal para empresas medianas o campus donde el tamaño de la red no justifica la complejidad de una arquitectura de 3 capas, pero se necesita más robustez que una simple topología de estrella.

4. Diseño de Red de 3 Capas (3-Tier): Escalabilidad y Resiliencia para Grandes Redes

El diseño de 3 capas es la arquitectura tradicional y más robusta para redes de gran escala, como grandes empresas, campus universitarios o centros de datos. Divide la red en tres capas lógicas para maximizar la escalabilidad, el rendimiento y la redundancia.

3-tier

Componentes y funciones:

Capa de Acceso:

  • Función: La misma que en el diseño de 2 capas: conecta los dispositivos de usuario final a la red.
  • Características: Switches de acceso con PoE (Power over Ethernet) a menudo se encuentran aquí para alimentar dispositivos como teléfonos IP y puntos de acceso inalámbricos (cubriremos PoE en la siguiente sección).

Capa de Distribución:

  • Función: Agrega los switches de la capa de acceso, aísla fallos, implementa políticas de enrutamiento y aplica filtros de seguridad.
  • Características: Actúa como un punto de control y agregación para grupos de switches de acceso. Define los límites de difusión (broadcast domains) y enruta el tráfico entre las diferentes VLANs y subredes.

Capa de Núcleo (Core):

  • Función: Proporciona un backbone de alta velocidad para la red, interconectando las capas de distribución y conectando la red interna a la WAN (Internet).
  • Características: Se centra en el reenvío de paquetes a la máxima velocidad posible, con muy poca o ninguna manipulación de paquetes. Los dispositivos de esta capa son de muy alto rendimiento y ofrecen una gran redundancia. Es la autopista principal de la red.

Ventajas:

  • Escalabilidad: Muy fácil de expandir, ya que las capas se pueden añadir y gestionar de forma independiente.
  • Redundancia y Resiliencia: Cada capa puede diseñarse con redundancia para evitar puntos únicos de fallo.
  • Rendimiento: El núcleo de alta velocidad garantiza un transporte de datos eficiente para toda la red.

Desventajas:

  • Mayor costo: Requiere más equipos y, a menudo, equipos más caros para la capa de núcleo.
  • Mayor complejidad: El diseño y la configuración son más complejos que en una arquitectura de 2 capas.

Esta topología de red es ideal para grandes organizaciones y campus que necesitan una red robusta, escalable y de alto rendimiento para manejar grandes volúmenes de tráfico y una amplia gama de usuarios y servicios.

5. Arquitectura Spine-Leaf (Diseño de Data Center Moderno)

A medida que los centros de datos han evolucionado, la tradicional arquitectura de tres capas (Núcleo, Distribución y Acceso) ha dado paso a diseños más eficientes para las cargas de trabajo modernas, siendo Spine-Leaf (también conocida como arquitectura Clos) el estándar actual.

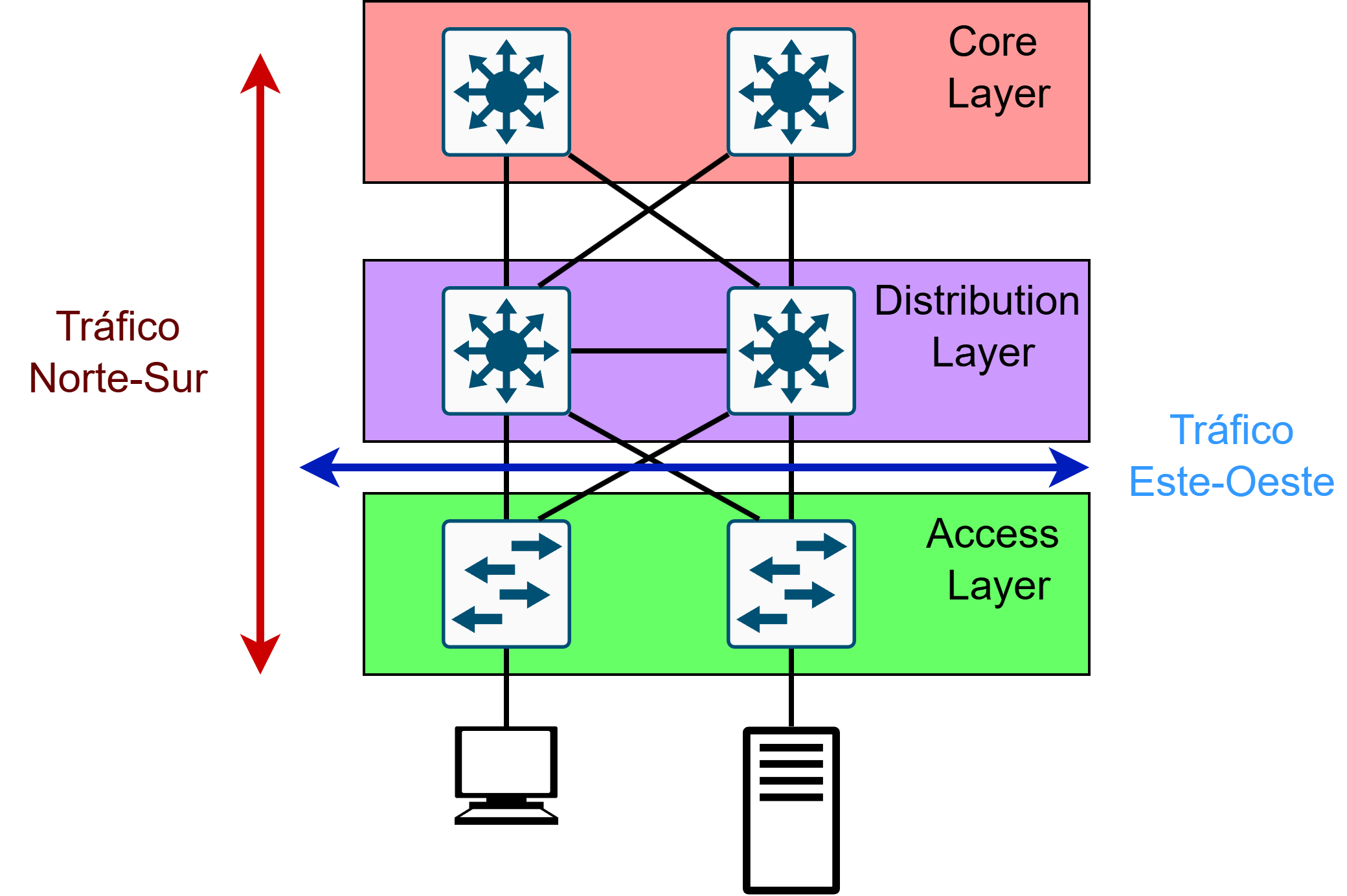

Para entender por qué se utiliza Spine-Leaf, primero hay que analizar cómo ha cambiado el flujo de tráfico:

Arquitectura Tradicional (3 Capas): Diseñada cuando la mayor parte del tráfico era Norte-Sur (del cliente externo al servidor en el data center).

🎯 El Cambio: Con la llegada de la virtualización, los servidores virtuales y las aplicaciones distribuidas (microservicios, contenedores), el tráfico predominante es ahora Este-Oeste (comunicación entre servidores dentro del mismo data center).

❌ La arquitectura tradicional generaba cuellos de botella y una latencia variable, ya que los datos podían tomar rutas con diferente número de saltos dependiendo de la ubicación de los servidores.

flujo trafico

Componentes de la Arquitectura

Esta topología aplana la red en dos capas principales:

  1. Spine (Columna vertebral): Son los switches del núcleo de la red. Su única función es conectar todos los switches Leaf entre sí. No se conectan a servidores ni a otros Spines.
  2. Leaf (Hoja): Son los switches de acceso. Se encargan de conectar los dispositivos finales (servidores, almacenamiento, firewalls, balanceadores) a la red.

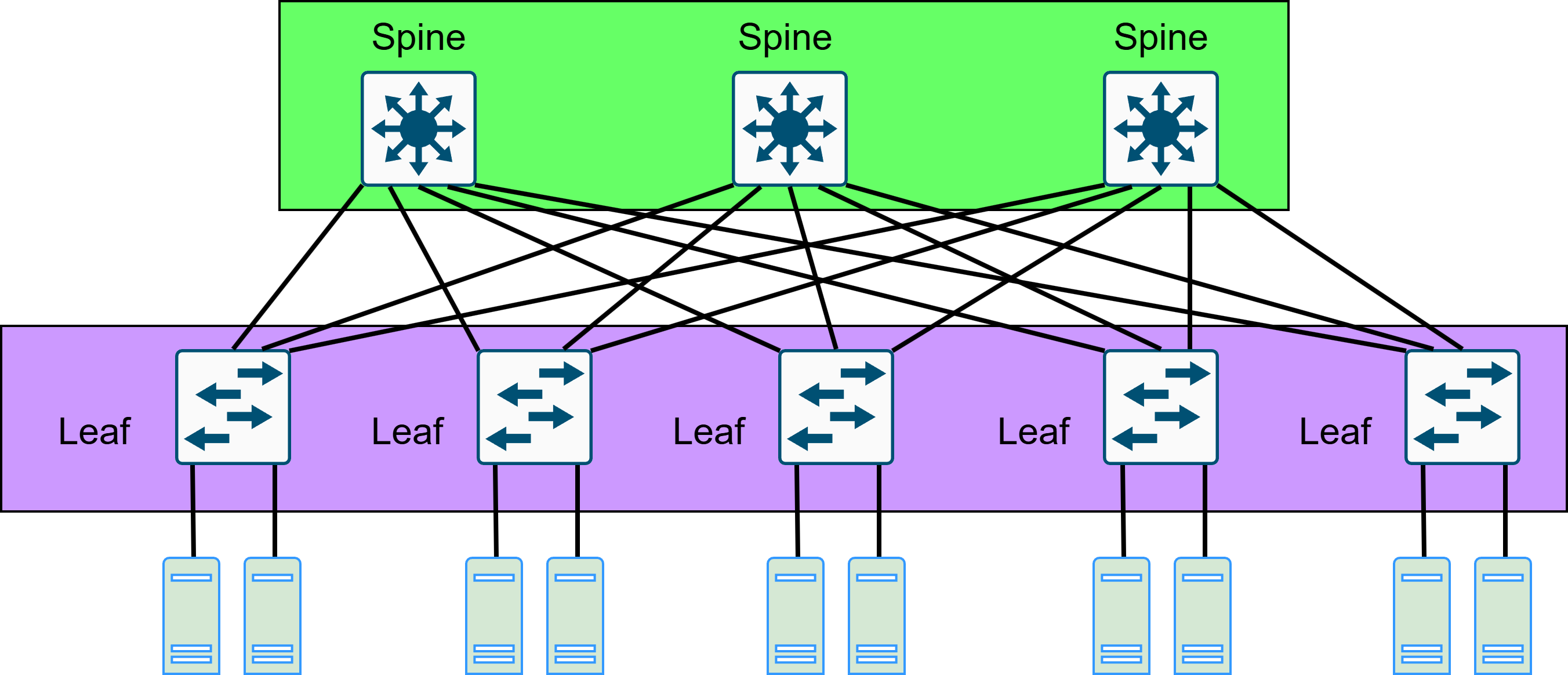

Reglas de Conectividad (Topología)

Para que una arquitectura Spine-Leaf funcione correctamente, se deben seguir reglas estrictas de cableado y diseño:

  • Full-Mesh entre capas: Cada switch Leaf se conecta a todos los switches Spine.
  • Sin conexiones laterales:
    • Los switches Leaf NO se conectan con otros switches Leaf.
    • Los switches Spine NO se conectan con otros switches Spine.
    • Conexión de Hosts: Los dispositivos finales (servidores, etc.) solo se conectan a los switches Leaf.

flujo trafico

Ventajas Clave La implementación de este diseño resuelve los problemas de la arquitectura de tres capas:

  • Latencia Consistente y Predecible: Dado que cada Leaf está conectado a cada Spine, cualquier servidor está separado de cualquier otro servidor por el mismo número de saltos (excepto si están en el mismo Leaf). Esto garantiza una latencia uniforme para el tráfico Este-Oeste.
  • Balanceo de Carga (ECMP): El tráfico se distribuye aleatoriamente entre los enlaces disponibles. Al usar protocolos como Equal-Cost Multi-Path (ECMP), se utilizan todos los enlaces activos simultáneamente, evitando cuellos de botella y aumentando el ancho de banda disponible.
  • Escalabilidad Modular:
    Si necesitas más ancho de banda: Agregas más switches Spine.
    Si necesitas más puertos para servidores: Agregas más switches Leaf.

6. Topología SOHO (Small Office/Home Office): La Conectividad Cotidiana

Mientras que los diseños de 2 y 3 capas están pensados para grandes empresas, la topología SOHO (Small Office/Home Office) representa la arquitectura de red que encontramos en hogares y pequeñas oficinas. Se caracteriza por su simplicidad, integración de múltiples funciones en un solo dispositivo y costo-efectividad. Es aquí donde la mayoría de nosotros interactúa diariamente con una red, a menudo sin darnos cuenta de su complejidad subyacente.

Componentes y Funciones Integradas en un Dispositivo SOHO:

En un router inalámbrico doméstico o de pequeña oficina, aunque parezca un solo equipo, internamente funciona como varios dispositivos discretos que se encontrarían en un campus empresarial:

  • Switch Ethernet: Proporciona puertos para las conexiones cableadas (LAN) para PCs, impresoras y otros dispositivos que requieren una conexión por cable.
  • Punto de Acceso Inalámbrico (AP): Permite que dispositivos como laptops, smartphones y tablets se conecten a la red sin cables, comunicándose y reenviando tramas desde y hacia la red cableada.
  • Router: Es el cerebro que enruta los paquetes IP entre la red local (LAN) y la red de área extensa (WAN, es decir, Internet). Este componente se conecta a un módem (Cable/DSL) que, a su vez, se conecta al ISP/Internet. La función de enrutamiento es fundamental para salir al mundo exterior. En arquitecturas empresariales, esta función es gestionada por routers dedicados en las capas de Distribución o Núcleo.
  • Firewall: A menudo, los routers SOHO incluyen un firewall básico que, por defecto, permite a los clientes internos iniciar conexiones hacia Internet, pero restringe las conexiones entrantes no solicitadas desde Internet hacia la red interna. Esto proporciona una primera línea de defensa de seguridad.

La topología SOHO es, en esencia, una versión “miniaturizada” de una red empresarial. El router SOHO actúa como un núcleo colapsado muy básico (como en la arquitectura de 2 capas), combinando switching de acceso, distribución (enrutamiento a la WAN) y funciones de seguridad. La principal diferencia radica en la escala, la capacidad de procesamiento y las opciones de redundancia. Mientras que en un SOHO un solo dispositivo maneja todo, en redes de 2 y 3 capas, estas funciones son distribuidas entre múltiples equipos especializados para manejar un volumen de tráfico y un número de usuarios mucho mayor.

7. Power over Ethernet (PoE): Simplificando Instalaciones con Datos y Energía en un Solo Cable

Power over Ethernet (PoE) es una tecnología innovadora que permite a los cables de red Ethernet transportar no solo datos, sino también energía eléctrica a los dispositivos conectados. Esto elimina la necesidad de tomas de corriente separadas y cableado eléctrico individual para muchos dispositivos de red, simplificando la instalación y reduciendo costos.

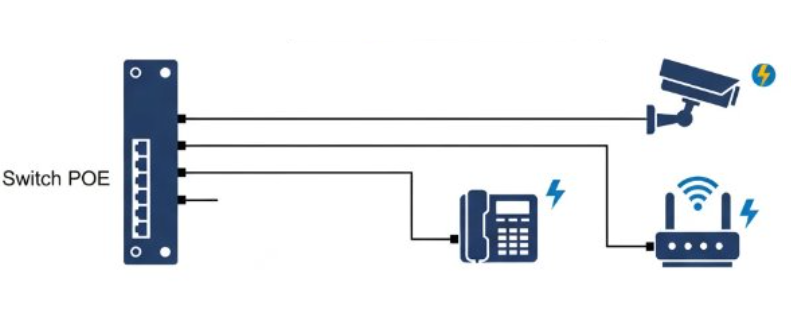

poe

Como se ilustra en el diagrama, un switch PoE es capaz de enviar tanto la señal de datos como la corriente eléctrica a través del mismo cable UTP (Ethernet) hacia los dispositivos finales.

¿Cómo funciona PoE?

Un sistema PoE consta de dos tipos de dispositivos principales:

  1. Equipo de Suministro de Energía (PSE - Power Sourcing Equipment): Este es el dispositivo que inyecta energía al cable Ethernet. Los PSE más comunes son los switches PoE, que tienen puertos integrados capaces de suministrar energía. También existen inyectores PoE que se pueden agregar a una red existente sin switches PoE.

  2. Dispositivo Alimentado (PD - Powered Device): Este es el dispositivo final que recibe tanto los datos como la energía a través del cable Ethernet. Ejemplos comunes incluyen cámaras IP, teléfonos VoIP y puntos de acceso inalámbricos (como los vistos en la sección SOHO).

El proceso es seguro y estandarizado: antes de suministrar energía, el PSE “negocia” con el PD para determinar si es compatible con PoE y cuánta energía necesita. Esto asegura que solo los dispositivos compatibles reciban energía y que se suministre la cantidad correcta.

Beneficios clave de PoE:

  • Simplificación de la instalación: Elimina la necesidad de instalar tomas de corriente eléctrica cerca de cada dispositivo de red, lo que es especialmente útil en lugares de difícil acceso o donde la estética es importante (ej., cámaras de seguridad en techos).
  • Reducción de costos: Menos cableado eléctrico y menos mano de obra para la instalación.
  • Flexibilidad: Permite colocar dispositivos de red en cualquier lugar donde se pueda tender un cable Ethernet, sin preocuparse por la disponibilidad de energía.
  • Gestión centralizada de la energía: La energía se puede gestionar y monitorear desde el switch PoE, facilitando el reinicio remoto de dispositivos o la programación de apagados para ahorrar energía.
  • Mayor seguridad: Al estar centralizada la energía, se pueden implementar soluciones de respaldo (UPS) en un solo punto para mantener operativos los dispositivos PoE durante cortes de energía.

Interrelación con las Topologías de Red:

PoE se integra principalmente en la Capa de Acceso de cualquier arquitectura de red, ya sea un entorno SOHO, de 2 capas o de 3 capas.

  • En redes SOHO: Un router/switch SOHO con capacidad PoE puede alimentar directamente un teléfono VoIP o un punto de acceso inalámbrico sin necesidad de adaptadores de corriente adicionales.
  • En diseños de 2 y 3 capas: Los switches de la Capa de Acceso son a menudo switches PoE, encargados de suministrar energía a miles de dispositivos finales distribuidos por todo un edificio o campus. Esto es fundamental para despliegues masivos de telefonía IP, videovigilancia y redes inalámbricas, haciendo que la instalación sea mucho más limpia y eficiente.

La adopción de PoE es un claro ejemplo de cómo la innovación tecnológica busca la eficiencia y la simplicidad en la infraestructura de red, permitiendo a los administradores concentrarse en la conectividad sin la complejidad añadida de la gestión energética.
