Modelo OSI
El modelo OSI es un marco conceptual que categoriza y describe cómo se relacionan los protocolos de red, dividiendo la comunicación en siete capas que van desde la transmisión física de los datos hasta las aplicaciones visibles al usuario.

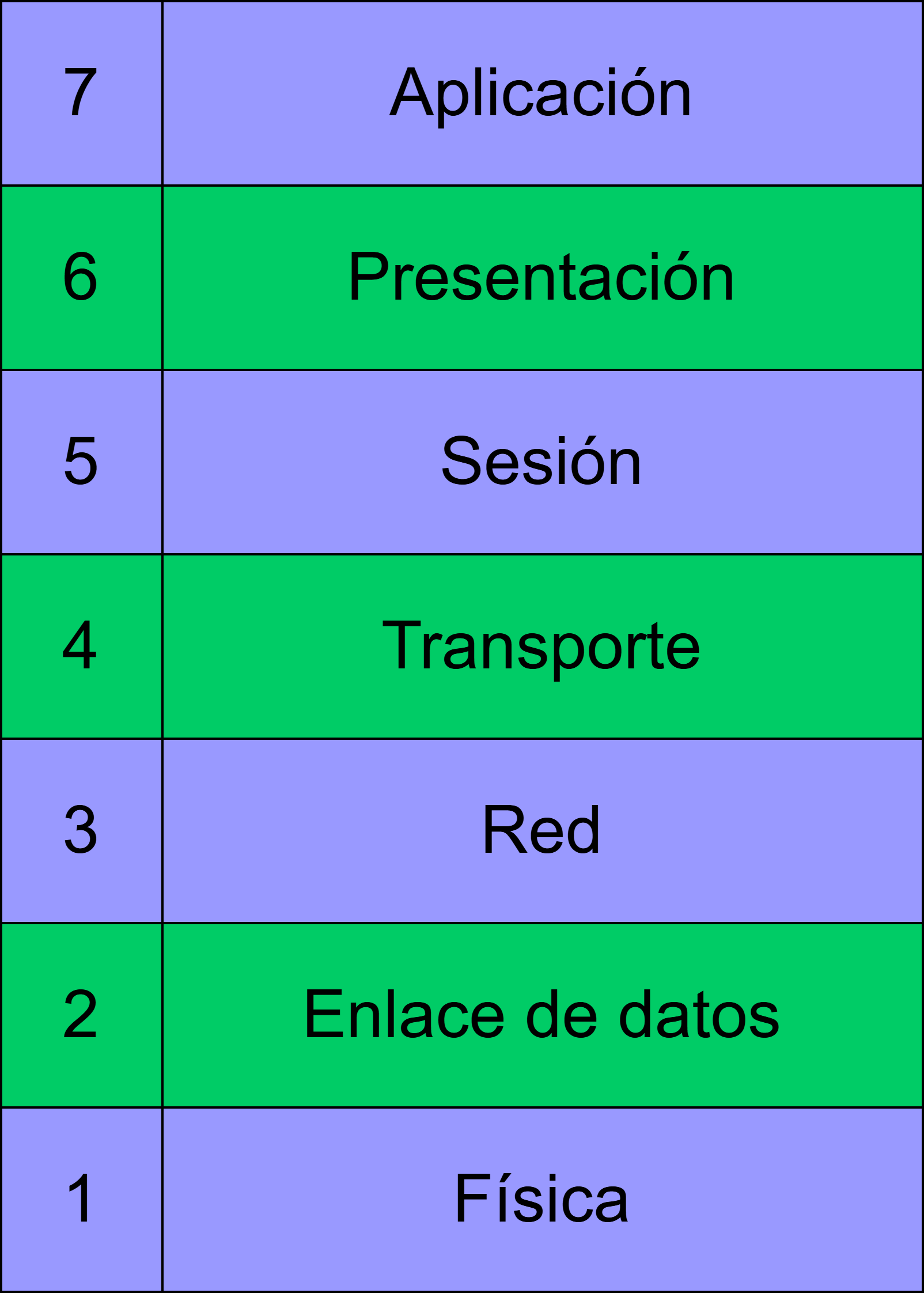

Las capas que componen el modelo OSI estan representadas en la figura que sigue.
7. Capa de Aplicación
La Capa de Aplicación es la mas cercana al usuario e interactúa con aplicaciones de software (navegador web, clientes de correo electrónico, clientes DNS, aplicaciones de videollamadas, etc).
Protocolos: HTTP, HTTPS, SMTP, IMAP, POP3, FTP, DNS.
Funciones:
- Identificar comunicación de similares
- Sincronizar la comunicación
6. Capa de Presentación
La Capa de Presentación es la sexta capa en el modelo OSI. Su función principal es asegurar que los datos enviados por la Capa de Aplicación de un sistema sean legibles por la Capa de Aplicación de otro sistema. En esencia, actúa como un “traductor” de datos.
Protocolos: SSL/TLS, JPEG, MPEG.
Funciones:
- Encriptación/Desencriptación de datos
- Compresión/Descompresión de datos
- Traducción entre diferentes formatos de Aplicación
- Traducción del formato de Aplicación a formato de datos de red
5. Capa de Sesión
La Capa de Sesión es la quinta capa en el modelo OSI. Su función principal es establecer, administrar y finalizar las sesiones de comunicación entre dos aplicaciones que se están ejecutando en diferentes hosts. Una “sesión” no es solo el intercambio de datos, sino un diálogo organizado y estructurado.
Protocolos: NetBIOS, RPC.
Funciones:
- Controla sesiones entre hosts que se comunican
- Establece, maneja y termina conexiones entre las aplicaciones locales y las aplicaciones remotas.
Aunque es importante conocer las características y funciones de estas capas del modelo OSI, los ingenieros de red NO trabajan sobre ellas, este es el trabajo de los desarrolladores de aplicaciones!
4. Capa de Transporte
La Capa de Transporte es la cuarta capa en el modelo OSI y es fundamental para la comunicación de red. Su responsabilidad principal es proporcionar la comunicación lógica de extremo a extremo (end-to-end) entre procesos de aplicación que se ejecutan en diferentes hosts. Esto significa que garantiza que los datos lleguen de forma fiable y ordenada desde una aplicación de origen a una aplicación de destino, independientemente de la complejidad de la red subyacente.
Mientras que las capas inferiores (Red, Enlace de Datos, Física) se preocupan por el movimiento de los paquetes a través de la red de un dispositivo a otro (host-to-host), la Capa de Transporte se enfoca en el flujo de datos entre los programas o servicios específicos (puertos) en esos hosts.
Protocolos: TCP, UDP.
Funciones:
- Segmentación y Reensamblaje de datos para la comunicación entre hosts finales
- Multiplexación y Demultiplexación: Permite que múltiples aplicaciones (procesos) en un mismo host compartan la misma conexión de red subyacente.
- Provee comunicación host-to-host
- Control de Flujo
- Control de Errores (para protocolos orientados a conexión)
- Control de Congestión (para protocolos orientados a conexión)
3. Capa de Red
La Capa de Red es la tercera capa del modelo OSI y es la responsable de la interconexión de redes y el enrutamiento de paquetes entre hosts que pueden estar en diferentes redes. Su función principal es llevar los paquetes desde el origen hasta el destino final, incluso si ese destino se encuentra en una red geográficamente distante.
Protocolos: IP, ICMP, IPSec, protocolos de enrutamiento (OSPF, IS-IS, EIGRP y RIP).
Funciones:
- Provee conectividad entre hosts de diferentes redes LAN
- Provee direccionamiento lógico (direcciones IP)
- Provee selección de ruta entre la fuente y el destino
-Dispositivos de red: Router
2. Capa Enlace de Datos
La Capa de Enlace de Datos es la segunda capa del modelo OSI. Su responsabilidad principal es proporcionar una transferencia de datos fiable y sin errores a través de un enlace físico directo entre dos dispositivos conectados directamente en una misma red local (LAN).
Protocolos: Ethernet (IEEE 802.3), Wi-Fi (IEEE 802.11), PPP.
Funciones:
- Provee conectividad nodo a nodo y transferencia de datos (PC-Switch, Switch-Switch, Router-Router)
- Define como debe ser el formato para los datos de la Capa Física
- Detecta y si es posible corrige errores de la Capa Física
- Direccionamiento Capa 2 (MAC Address)
-Dispositivos de red: Switch
1. Capa Física
La Capa Física es la primera y la capa más baja del modelo OSI. Su función principal es la transmisión y recepción de bits crudos sobre un medio de comunicación físico. Es responsable de la especificación mecánica, eléctrica, funcional y de procedimiento para activar, mantener y desactivar el enlace físico entre sistemas.
Funciones:
- Define características del medio usado para transferir data entre dos dispositivos, tales como: niveles de voltaje, distancias máximas de TX, conectores físicos o especificaciones de los cables
- Convierte bits digitales a señales eléctricas
-Dispositivos de red: Cables (UTP, fibra), hubs
